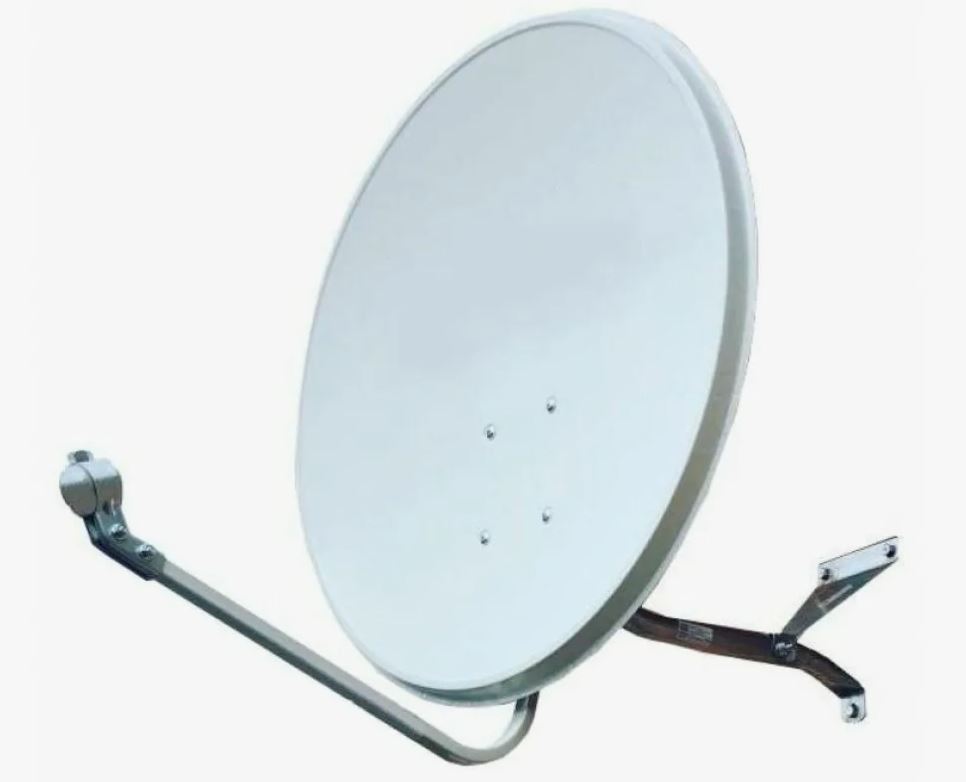

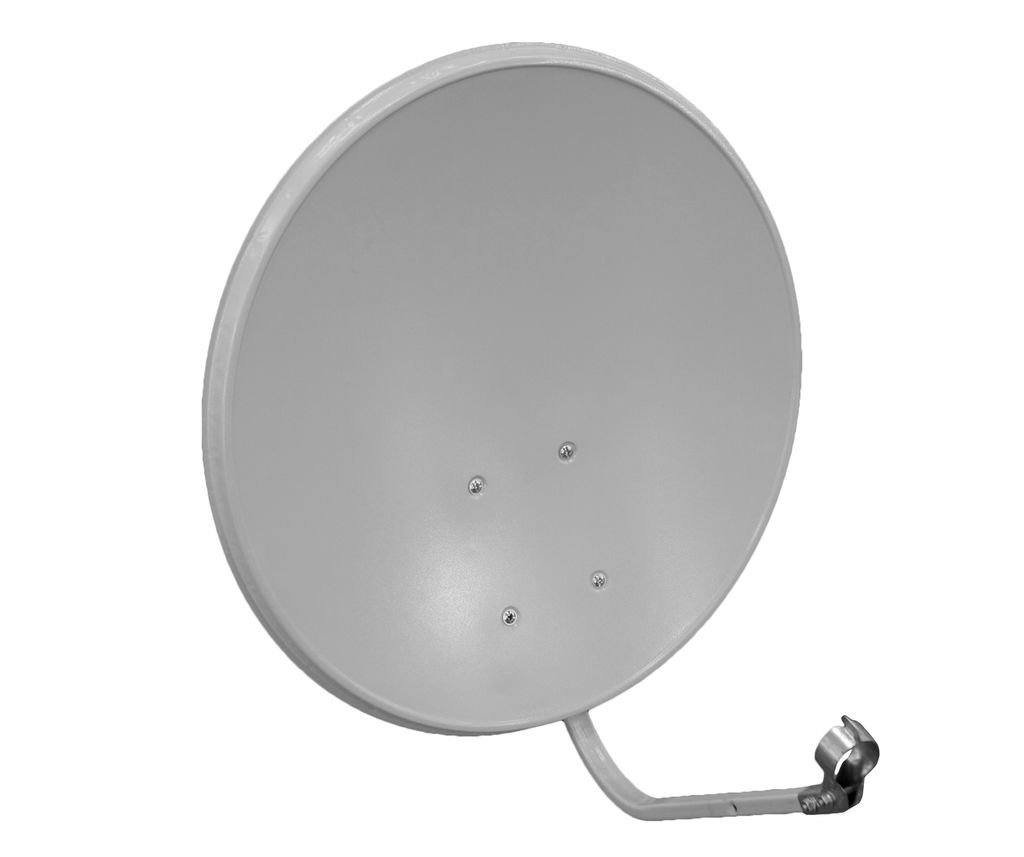

Антенна спутниковая СТВ-0,8-1,1 0,7 St АУМ СКН 600-900: 800*858мм, 39,1дБ/11,3 ГГц

Антенна SUPRAL СТВ-0,8-1,1 0,7 St АУМ СКН 600-900. Комплектуется кронштейном СКН 600-900.

Антенна предназначена для приема сигналов с геостационарных спутников в Ku-диапазоне (10.7-12.75ГГц). Облучатель в комплекте не поставляется. Обеспечение  заданных  параметров  рефлектора  обеспечивается  контролем  геометрических  параметров  при изготовлении.

ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ
Размеры  рефлектора   800х858
Материал  рефлектора   сталь
Толщина  материала, мм   0,7
Тип системы   offset
Офсетный угол, град   19,67
Фокусное  расстояние, мм   565 (f/d=0.7)
Диапазон  частот, ГГц   10.7…12.75
Ширина  луча, град   2.1
Коэффициент  усиления  на  частоте  11,3 ГГц, дБ   38.1
Уровень  боковых  лепестков, не  более…, дБ     Не  более –(29-25log)
Уровень  кроссполяризации, не  более…, дБ     -30
Тип  подвески   азимутально-угломестная
Угол  места, град   10…70
Угол  азимутальный, град   0…360
Масса  антенны, кг   5,7
Растягивающая нагрузка на 1 болт штатного настенного кронштейна (V=45м/сек)  ,Н   3050
Допустимая масса конвертера с облучателем , кг   0,26
