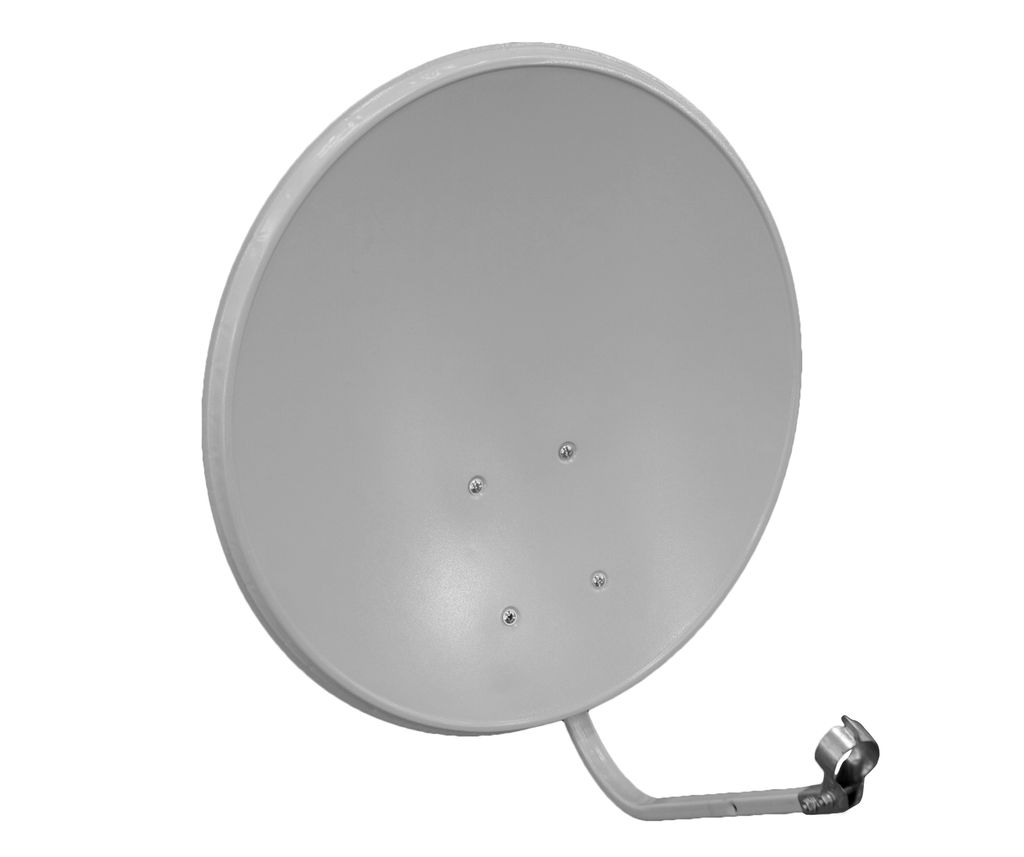

Антенна спутниковая СТВ-0,55-1,1 0,55 St АУМ СКН 605: 525*557мм, 34,5дБ/11,4 ГГц

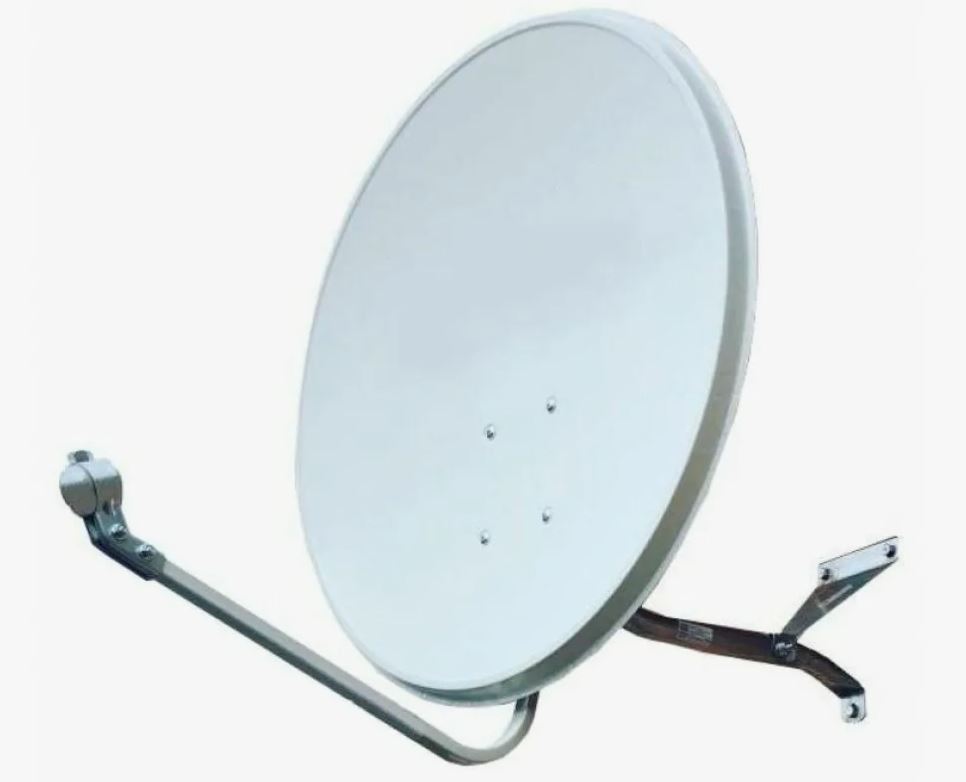

Антенна SUPRAL СТВ-0,55-1,1 0,55 St АУМ СКН 605. Комплектуется кронштейном СКН 605.

Антенна предназначена для приема сигналов с геостационарных спутников в Ku-диапазоне (10.7-12.75ГГц). Облучатель в комплекте не поставляется. Обеспечение  заданных  параметров  рефлектора  обеспечивается  контролем  геометрических  параметров  при  изготовлении.


ТЕХНИЧЕСКИЕ   ХАРАКТЕРИСТИКИ
Размеры  рефлектора, мм  525х558
Материал  рефлектора   сталь
Толщина  материала, мм   0,55 / 0,9
Тип  системы   Offset
Офсетный угол, град   19,65
Фокусное  расстояние, мм   367,5 (f/d=0.7)
Диапазон  частот, ГГц   10,7…12,75
Ширина луча, град   3.3
Коэффициент  усиления  на  частоте  11.4 ГГц, дБ   34,5
Уровень  боковых  лепестков, не  более…, дБ   -(29-25log)
Уровень  кроссполяризации, не более…,дБ   -30
Тип  подвески   Азимут-угломестная
Угол  места, град   0…45
Угол  азимутальный, град   0…360
Масса  антенны, кг   2,6
Допустимая масса конвертера с облучателем, кг    0,260
