Комплект KROKS KSS-Pot MIMO - для установки 3G/4G USB-модема в спутниковую тарелку (облучатель+USB-удлинитель+2кронштейна+хомут)

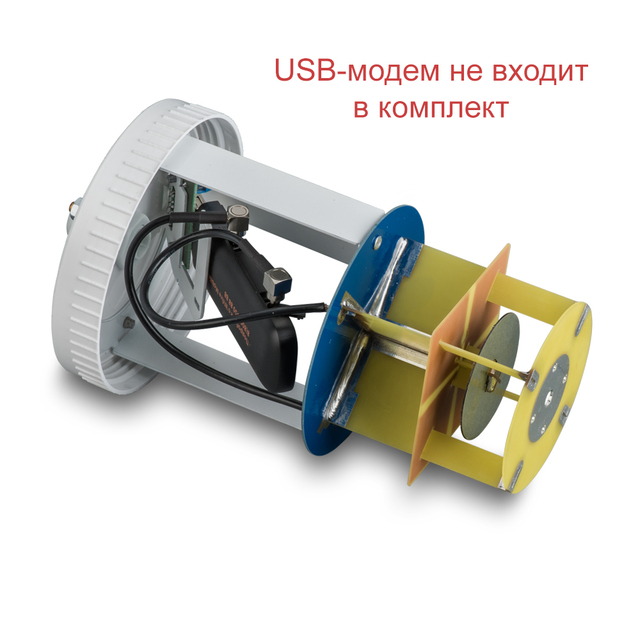

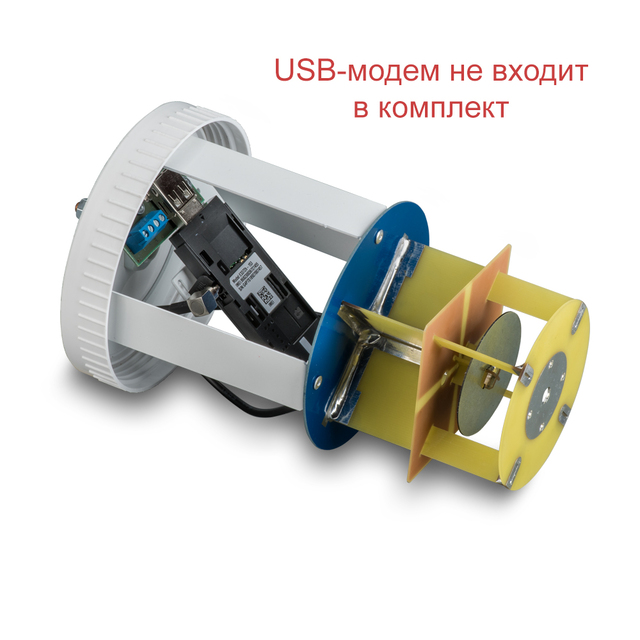

Kroks KSS-Pot MIMO представляет собой облучатель спутникового рефлектора в герметичном боксе, в который можно поместить USB-модем. Степень защиты герметичного корпуса IP64. Связь модема с  ПК или роутером, расположенным в помещении, осуществляется посредством кабеля "витая пара" длиной 10 метров с USB-разъемом на конце. Диапазон рабочих частот 1700-2700 МГц (LTE1800, UMTS2100, LTE2600). Технология MIMO, поддерживаемая облучателем на всем диапазоне частот, удваивает пропускную способность канала. Герметичный корпус надежно защищает оборудование от попадания влаги, пыли и от УФ-излучения. Наличие в схеме стабилизатора напряжения обеспечивает компенсацию потерь напряжения в кабеле и поддержку номинального напряжения питания  для надёжной работы 3G/4G USB-модема. Возможность расположения USB-модема в одном корпусе с облучателем значительно снижает потери в кабеле, что положительно сказывается на качестве передаваемого сигнала. Данный комплект идеально подойдет для использования на даче или в загородном доме.

Облучатель имеет несколько видов крепления в комплекте, позволяющие использовать его как в составе с параболической спутниковой тарелкой, так и как отдельную автономную антенну усилением 9 дБ.

Типы креплений:
в офсетную (параболическую) тарелку (сама офсетная тарелка не входит в комплект поставки);

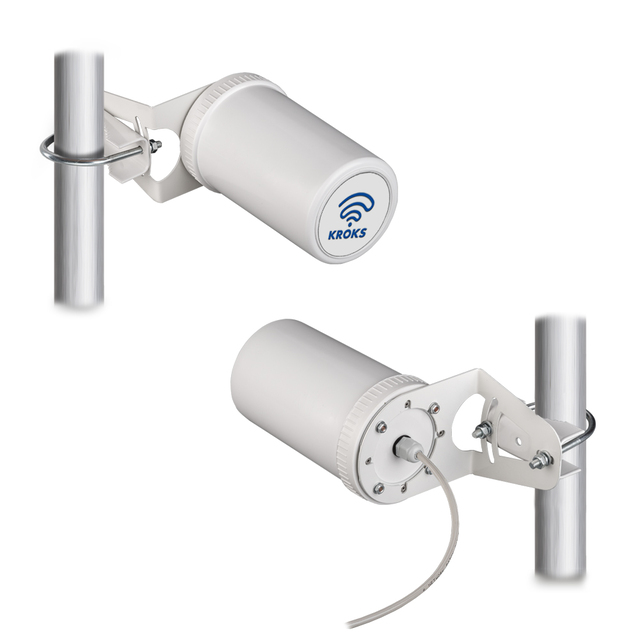

на мачту;
на стену;
на стол или подоконник.

Преимущества данного комплекта:
низкая цена по сравнению с аналогами с mPCI-модемами;
встроенный стабилизатор напряжения для надёжной работы USB-модема;
простота установки: для монтажа устройства необходимо проложить только один кабель - витую пару;
возможность использования облучателя как в комплекте с офсетной тарелкой так и в качестве самостоятельной антенны.
Установка облучателя в спутниковую тарелку.

Зажимаем облучатель в держателе тарелки. Большинство операторов 4G-интернета используют X-поляризацию радиосигнала. Чтобы узнать, какая поляризация сигнала у вашего 4G оператора, нужно попробовать повернуть облучатель в держателе на 45° и посмотреть на показания уровня сигнала в программе на компьютере. При неправильном выборе поляризации уровень сигнала упадет на 30 дБ или даже сильнее.

Наводим тарелку на вышку. Для этого дуга от тарелки до облучателя должна быть направлена точно на вышку 4G оператора. Может показаться, что тарелка "смотрит" в землю. На самом деле она принимает сигнал с того направления, куда направлена дуга, которая держит облучатель. Если вышка далеко, то дуга будет примерно параллельна земле.

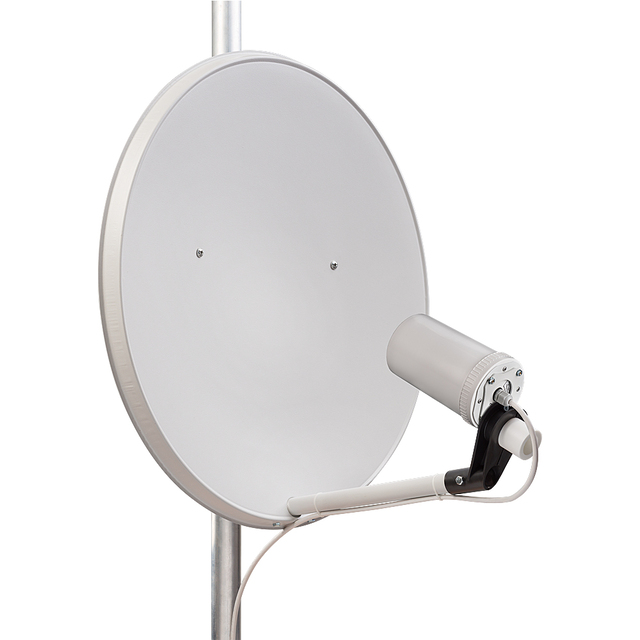

Облучатель в офсетной тарелке

Зависимость усиления от диаметра тарелки (данные примерные).Чем больше диаметр тарелки, тем выше коэффициент усиления.

Диаметр тарелки, м    0,5    0,6    0,8    0,9    1,2
Коэффициент усиления, дБ    23    25    27    29    34
Собственный коэффициент усиления антенны (без тарелки) составляет 8-9 дБ.

Отметим, что любые препятствия между вышкой оператора и вашим облучателем приведут к ослаблению сигнала. Это могут быть деревья, дома, сооружения, неровности рельефа. Поэтому выбирайте место установки тарелки так, чтобы была по возможности прямая видимость вышки.

Комплектация:
Облучатель KSS-Pot MIMO в герметичном корпусе

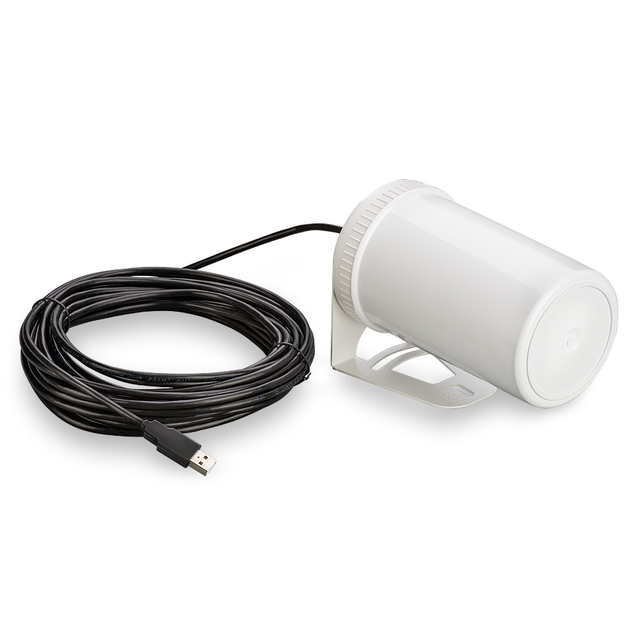

USB удлинитель, 10 м
Кронштейн для крепления в офсетную тарелку
Кронштейн для крепления комплекта на мачте
Хомут с метизами для крепления на мачту
Паспорт
Упаковка
